KABLOVI

Elementi električnog sistema na nekom objektu kao što su: izvodi, razvodni ormari i potrošači, međusobno su povezani električnim kablovima za prenos električne energije u svrhu napajanja, upravljanja ili prenosa električnih informacija (signalizacija, mjerenje, obrada podataka).

Prema definiciji kabl je vrsta električnog voda koji se sastoji od jedne ili više žila i odgovarajućih zaštitnih slojeva.

  Kroz ovaj rad ćemo obraditi kabele kao dio elektroinstalacijskog pribora (materijala), vrste kabela, kao i upotrebljivost određenih vrsta kabela za određenu vrstu instalacije.

ELEKTRIČNE INSTALACIJE

Kao što je već navedeno u uvodnom dijelu rada, kablovi su po definiciji vrsta električnog voda koji se sastoji od jedne ili više žila i odgovarajućih zaštitnih slojeva.

Dakle osnovni dio instalacije na nekom objektu čine kablovi. Električne instalacije se izvode u stambenim objektima, poslovnim prostorima, industriji, poljoprivrednim dobrima, gradilištima itd. Postoje sljedeće vrste instalacija: elektroenergetske, gromobranske, telekomunikacione i signalne. Elektroenergetske instalacije se izvode kako bi se osiguralo napajanje potrošača električnom energijom. Gromobranska instalacija se postavlja u cilju zaštite ljudi i objekata od štetnog djelovanja atmosferskog električnog pražnjenja.

Telekomunikacijske instalacije omogućavaju prijenos podataka. Postoje sljedece vrste telekomunikacijskih instalacija: telefonske instalacije, instalacije interfona, instalacije zajedničkih radio i TV antena, instalacije interne televizije, instalacije razglasa, instalacije računarskog sistema, instalacije centralnog sistema časovnika itd.

U signalne instalacije spadaju: instalacije električnog zvonca, instalacije protivpožarnog sistema, instalacije protivprovalnog sistema i instalacije poziva u hotelima i bolnicama.

Kao što se vidi, signalne i telekomunikacione instalacije su srodne i očekivati je da će daljim razvojem tehnike doći do njihovog integrisanja.

Elektroenergetske i gromobranske instalacije spadaju u grupu instalacija jake struje dok se telekomunikacione i signalne instalacije ubrajaju u instalacije slabe struje.

ELEKTRIČNI VODIČI

Tvari sa labavo vezanim elektronima u vanjskim (obično nepotpunim) elektronskim ljuskama (putanjama), tzv. slobodnim elektronima, koji se mogu slobodno kretati kroz kristalnu rešetku nazivamo vodljivim materijalima. Električni vodiči su dakle materijali u kojima postoje slobodni nositelji električnog naboja, pa zbog toga dobro vode električnu struju.

Slobodni nositelji električnog naboja mogu se gibati pod utjecajem električnog polja koje u vodiču nastaje kada se na njega dovede električni napon, a usmjereno gibanje tih nositelja je pojava koja se zove električna struja.

Najčešći vodiči su metali, koji se međutim i međusobno znatno razlikuju po stupnju provodljivosti. Vodljivost je suprotan pojam od tzv. električne otpornosti, kojom se izražava stupanj otpornosti koju materijal pruža prolasku električne struje.

U tabeli je data  usporedba specifičnih vodljivosti najčešće korištenih materijala u elektrici i elektronici, pri 20°C.

Materijal

Specifična vodljivost

Aluminij

25-34,5

Bakar

56-57

Cekaš

0,89-1,03

Konstantan

2

Čelična žica

5,9

Mesing

12,5-14

Platina

10

Srebro

61

Ugljen

Oko 0,01

Volfram

18,1

Zlato

43,5

Živa

1,04



Struju najbolje provodi srebro, a zatim bakar koji je međutim znatno jeftiniji. Kada nije bitan obim, već samo cijena i masa vodiča, kao npr. kod dalekovoda, koristi se aluminij. Kako su pored vodljivosti često važna i neka hemijska ili mehanička svojstva vodiča koriste se i mnoge drugi metali i njihove legure, npr. zlato, platina, cink, živa, bronza, čelik.

Dobru provodljivost imaju i neke otopine, no mehanizam prijenosa električnog naboja u otopinama (koje zovemo elektrolitima) bitno se razlikuje od mehanizma premještanja elektrona u čvrstim tvarima i može biti vrlo komplikovan.

Na kraju, postoje materije, koje mijenjaju vodljivost zavisno o raznim uvjetima, a među njima najpoznatiji su tzv. poluvodiči. To su posebne vrste materijala na bazi hemijskih elemenata silicija ili germanija, koji izraženo mijenjaju provodljivost zavisno o temperaturi i količini nečistoća.

Većina vodiča smanjuje vodljivost (teže dopušta kretanje elektrona) ako se zagrije na više temperature i obratno. Kod vrlo vrlo niskih temperatura, neki materijali postaju supervodljivi, tj. preskakanje elektrona s atoma na atom se dešava bez ikakvog otpora.

Postoje međutim i materijali koji se ponašaju obrnuto. Tako primjerice ugljenu raste vodljivost pri porastu temperature. Malo je poznato, da jedan od najboljih izolatora pri sobnoj temperaturi - staklo, postaje jako vodljivo kad se ugrije do temperature taljenja.

Puno su rjeđi materijali, koji u uobičajenim temperaturnim granicama gotovo nimalo ne mijenjaju vodljivost. Takav je primjerice tzv. konstantan. Takvi se koriste za posebne namjene u elektrici i elektronici, najčešće u kolima za automatsku regulaciju i temperaturnu stabilizaciju.

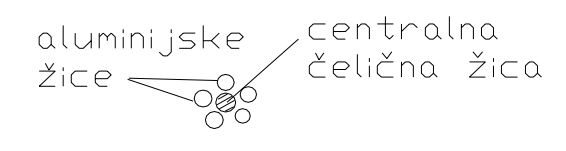

Razne vrste golih ili izoliranih žica i kabela za električne instalacije, trolejvodove i dr. polažu se kao zračni vodovi (razapeti između nosećih elemenata ili stupova od kojih su izolirani raznim izvedbama izolatora), zatim za polaganje u zemlju, pod more, pod žbuku, u zaštitne cijevi, za rudarske namjene i dr.

Vodiči se u tehnici javljaju kao:

-  goli vodiči: trolejvodovi (za oduzimanje energije za pogon lokomotiva, tramvaja, dizalica i dr.) posebno oblikovanog, standardiziranog presjeka za pojedine namjene.

-   gola bakrena žica: (za razvodne kutije, elektroničke uređaje, električne peći i sl.).

- izolirani vodiči (kabeli): lak-žica (lakom izolirana bakrena žica) za motanje manjih transformatora, zavojnica i sl.

-  kabeli s gumenom izolacijom (sa ili bez vanjskog zaštitnog opleta od pamuka, čelične žice ili trake),

-  kabeli s PVC izolacijom (okrugli sa ili bez dodatne vanjske zaštitne obloge, pljosnati za pod žbuku raznih izvedbi i dr.),

-  svilom izolirana žica za zavojnice i uređaje slabe struje

-  teške i oklopljene izvedbe za pogonske - radioničke uvjete.

Goli provodnici su metalne žice i šipke različitih oblika i prijesjeka, bez izolacije.

Upotrebljavaju se u električnim postrojenjima i za izvođenje nadzemnih vazdušnih mreža. U postrojenjima se najčešće koriste pravougaone bakarne šipke (sabirnice) za električno povezivanje elemenata postrojenja. Za izradu nadzemnih telefonskih mreža se koriste bakarne žice, a za elektroenergetske nadzemne mreže provodnici od alučela. Alučel je kombinacija čeličnih i aluminijskih žica. Čelične žice imaju veliku zateznu čvrstinu, a aluminijske su dobri provodnici, tako da alučel predstavlja dobru kombinaciju. Prijesjek alučel provodnika je prikazan na slici 1.

Prijesjek alucel provodnika

Slika 1.



Kablovi služe za napajanje potrošača električnom energijom i zaprijenos električnih odnosno optičkih signala. Električni signali se prenose bakarnim vodičima, dok se optički signali provode kroz stakleno vlakno. Optički kablovi su u sve široj upotrebi u komunikacijama.

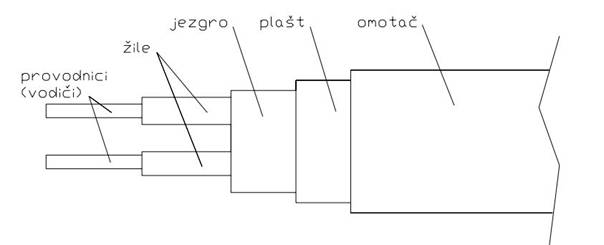

Konstrukcioni elementi kabla su prikazani na slici 2.

Konstrukcioni elementi kabla

Slika 2.

Provodnici (vodiči) sa izolacijom se zovu žile. Cjelina od nekoliko žila se zove jezgro. Plašt se postavlja u cilju zaštite jezgra. Plašt se izrađuje od gume, PVC-a ili metala. Omotač je

mehanička zaštita kabla. Kod telekomunikacionih kablova žile seformiraju u parice i četvorke. Dvije žile čine paricu, a četiri četvorku. Provodnici mogu bitipuni i upredeni od više tanjih žica. Za pokretne potrošače se obavezno upotrebljavaju upredeni (licnasti) provodnici. Danas se koriste sljedeći izolacioni materijali: guma, polivinilhlorid (PVC), polietilen i silikon. Kablovi izolirani gumom se koriste za napajanje pokretnih potrošača. Kablovi izolirani polivinilhloridom su u najširoj upotrebi. Polivinilhlorid gori samo ako je iznad plamena, ali se plamen ne širi. Polietilen ima sve dobre osobine polivinilhlorida, a uz to ima veću otpornost na povišene temperature. Silikon se koristi za izolaciju kablova koji napajaju grijače i drugdje gdje je prisutna visoka temperatura. Kompletna oznaka kabla prema važećem JUS standardu ima sedam dijelova, ali u praksi se najčešće koriste skraćene oznake. Npr. kabl sa tri žile površine poprečnog presjeka provodnika 2,5 mm2 izoliran polivinilhloridom se označava:

PP-Y 3x2,5 mm2.

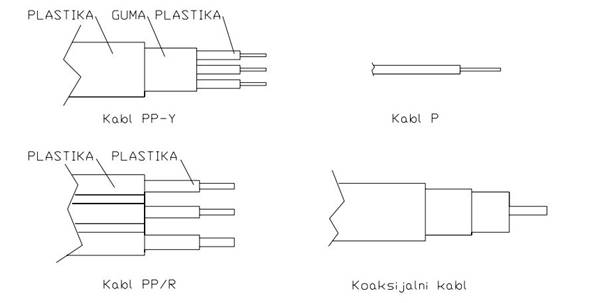

Kao što je vidljivo prvi dio oznake se odnosi na vrstu izolacije, a drugi na broj i prijesjek provodnika. Najčešće upotrebljavani kablovi su: P/L, GG/J, P, P/F, PP-Y, PP/R, PP 00, PP41, PP 44, TI, Y(St)Y, X 00-A, X 00/0-A i koaksijalni kablovi (sl. 3).

Slika 3.

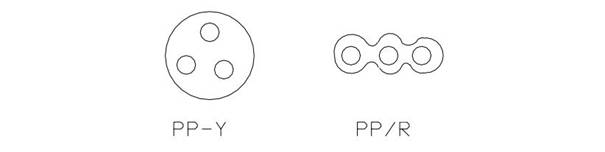

Kabl P/L se upotrebljava za napajanje pokretnih potrošača manjesnage kao što su npr. stone lampe, radio-aparati itd. Sadrže dvije žile sa licnastim provodnicima. Za napajanje pokretnih potrošača kao što su električni štednjaci, mješalice i sl. se koriste kablovi GG/J. Sadrže tri ili pet žila ovisno o tome da li napajaju monofazne ili trofazne potrošače. Kabl P ima jednu žilu sa punim provodnikom, a koristi se za ožičenje u elektroormarima. Kabl P/F ima jednu žilu sa upredenim finožičnim provodnikom, a najčešće se koristi za galvansko izjednačavanje potencijala. Kablovi tipa PP-Y i PP/R se koriste za izvođenje električnih instalacija niskog napona. Kabl PP-Y je okruglog, a PP/R pljosnatog prijesjeka. Kabl PP-Y je kvalitetniji u odnosu na PP/R (sl. 4).


Slika 4.



Kabl PP/R se ne smije koristiti u vlažnim prostorijama kao što su npr. kupatila i podrumi i ne smije se postavljati direktno na drvo. Kabl PP-Y se smije koristiti u vlažnim prostorijama i smije se postavljati direktno na drvo. Kablovi PP-Y i PP/R se izrađuju kao trožilni i petožilni. Trožilni se koriste za napajanje monofaznih, a petožilni trofaznih potrošača. Kod trožilnog kabla izolacija faznog vodiča (L) je crne boje, izolacija neutralnog vodiča (N) je plave, a zaštitnog vodiča (PE) žuto-zelene boje. Petožilni kabl ima još dva fazna vodiča, jedan smeđe i jedan crne boje. S obzirom da kod petožilnog kabla imamo dvije crne žile, one se razlikuju tako što je jedna na obodu, a druga u sredini kabla. Kabl PP-Y ne smije biti izložen direktnom sunčevom svjetlu. Tamo gdje je prisutno direktno djelovanje sunčevih zraka koristi se kabl PP 00. Za kabl PP-Y se koriste i oznake PGP i NYM. Kablovi PP 00, PP 41 i PP 44 se koriste za napajanje potrošača većih snaga. Kabl PP 00 ima plašt i omotač od polivinilhlorida, dok PP 41 i PP 44 imaju metalne plaštove što ih čini daleko otpornijimna mehanička naprezanja. Plašt kabla PP 44 je od pocinčane žice što ga čini otpornim na agresivne sredine tako da se može polagati u rijeke i more. Druga oznaka za kabl PP 00 je NYY. Kabl TI se koristi za izvođenje telefonskih instalacija, a Y(St)Y za prijenos podataka brzinom do 10Mbit/s. Za visoke brzine prijenosa podataka se koriste osmožilni kablovi UTP, FTP i STP. Kablovi X 00-A i X 00/0-A imaju provodnike od aluminijuma, a izolaciju od polietilena. Kabl X 00/0-A za razliku od X 00-A ima nosivo uže. Predstavljaju samonosive kablovske snopove (SKS) i koriste se za niskonaponske nadzemne mreže i za nadzemne kućne priključke. Koaksijalni kablovi impedanse 75 Ωse koriste za antenske instalacije i kod pojedinih vrsta računarskih mreža. Usljed proticanja električne struje kroz provodnike dolazi do zagrijavanja provodnika i njihove izolacije. To je naročito štetno u slučaju kratkih spojeva kadakroz kablove teku veoma jake struje usljed kojih može doći do izgaranja izolacije. Vrijeme ukojem smije da teče struja kratkog spoja, a da ne dođe do oštećenja kabla se računa po formuli:


gdje je:

A [mm2]- površina poprečnog prijesjeka provodnika,

IKS [A]- struja kratkog spoja,

k - koeficijent ovisan o vrsti kabla.

Energija zagrijavanja provodnika se računa pomoću formula:


gdje su:

E – energija zagrijavanja

ρ- specifični otpor provodnika

l - dužina provodnika

A - poprečni prijesjek provodnika

c - specifična toplota provodnika

∆T - dozvoljeno povećanje temperature provodnika.

Iz navedene dvije formule dobivamo:


Koeficijent za bakarne provodnike iznosi:

k = 115 za izolaciju od polivinilhlorida (PVC)

k = 134 za izolaciju od gume

k = 143 za izolaciju od polietilena.



Također postoje posebne izvedbe sa nosećim užetom za vješanje na velikim rasponima, otporne na atmosferske uvjete, lake i ojačane izvedbe, mnogožične i finožične izvedbe (pletenica od tankih žica koje podnose vibracije i višestruka savijanja, npr. za automobile, perilice i sl.).



Posebne su izvedbe za viši i visoki napon.

Sve izvedbe, kao i sustav označavanja, dopuštena mehanička i strujna opteretivost, maksimalni provjes zračnih vodova i dr., standardizirani su.

Boje kod višežilnih izoliranih vodova



Crni i smeđi vod – primjenjuju se za fazne vodove.

Svijetloplavi vod – primjenjuje se za neutralni vod, ako nema neutralnog voda može se koristiti za fazni vod.

Žuto-zeleni vod – primjenjuje se za vodove sa zaštitnom funkcijom (uzemljenje).

Strujna opteretivost vodiča

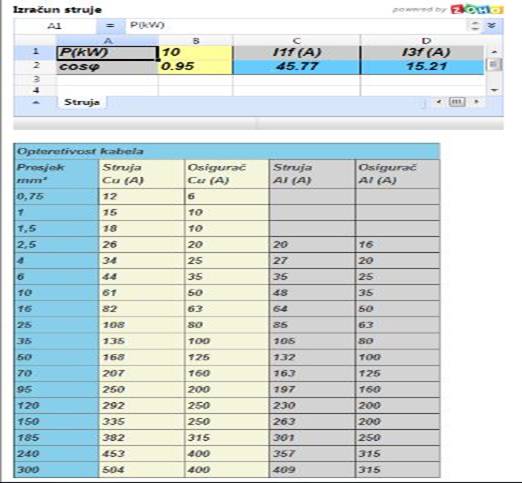

Zavisi o vrsti provodnika, posebno o svojstvima izolacije i načinu polaganja, te osobito o površini presjeka vodiča. Izražava se kao dopuštena jakost struje po jedinici površine presjeka (A/mm2), a za konkretne presjeke kao dopuštena jakost struje u amperima (A) pri definiranoj temperaturi okoliša (0, 20 ili 40 °C).

Standardizirani su također i presjeci vodiča. Tabela daje površinu presjeka zavisno o promjeru za češće korištene presjeke u domaćinstvima i opteretivost (jednaka je nazivnoj struji osigurača kojim se strujni krug osigurava) za cijevne, oklopljene kabelske ili višežilne vodiče koji nisu položeni u cijevima, te višežilne savitljive priključne vodove pri 25°C :

Promjer mm

1

1.13

1.40

1.80

2.26

2.76

3.57

Promjer mm2

0.75

1

1.5

2.5

4

6

10

Opteretivost (A)

--

10

16

20

26

35

50



Detaljniji proračun instalacija u kome se uzimaju u obzir očekivane vrste trošila, temperature okoliša, rezerva za razvoj ili proširenje, vrste i načini polaganja vodova itd. za svaku konkretnu instalaciju treba biti određen projektom elektroinstalacije, koga izrađuje ovlaštena projektna kuća ili instalaterska tvrtka. Projektom se definiraju i sve sigurnosne mjere (uzemljenja, sustav zaštitnih vodiča i dr.) na koje obvezuju standardi i tehnički propisi.

Elektricni izolator je materijal u kojem nema slobodnih nositelja elektricnog naboja, pa zbog toga vrlo slabo vodi elektricnu struju. Sinonim za pojam izolator je i dielektrik koji se u elektrotehnici obicno koristi za izolatore u kondenzatorima, a cesto se susrece i u fizici.

ELEKTRIČNI IZOLATORI

U različitim oblicima, izolatori su u širokoj upotrebi u tehnici, od porculanskih visokonaponskih izolatora za visokonaponske vodove, preko izolacijskih materijala kojima se presvlače električni vodiči, do raznih umjetnih materijala za kućišta električnih uređaja i alata, tijela elektroinstalacijskog materijala, izolacije rastavljača u rasklopnim uređajima jake struje, ploča za izradu tiskanih pločica za elektroniku, izolirajućih folija za izradu kondenzatora i dr.

Među poznatim izolatorima najbolji je suhi zrak. Nakon njega parafin, pa staklo, porculan, mika, tvrda guma, PVC i njemu srodni plastični materijali, svila, suhi papir i neke tekućine, (narocito specijalno ulje za transformatore). Neki od tih materijala današnja elektrotehnika ne primjenjuje jer nisu praktični, ali su bili u upotrebi prije pojave današnjih modernih izolacijskih materijala.

Svojstva izolatora



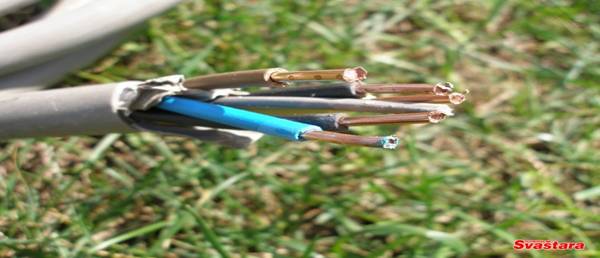

Bakreni vodič izoliran plastičnim materijalom:

Bakreni vodic izoliran plasticnim materijalom

Slika 5.

Za svojstva i područja namjene izolatora važno je nekoliko karakterističnih parametara:

- specificni otpor, izražen u Omm2/m. To je otpor koga prolasku struje pruža žica presjeka 1 mm2, duljine 1 m. Dobre izolatore odlikuje visok specifični otpor.

- probojna čvrstoća izražena u kV/mm predstavlja napon kod koga nastupa proboj izolatora debljine 1 mm.

- dopuštena maksimalna temperatura je temperatura kod koje izolator još zadržava dostatna mehanička i električna svojstva (osobito specifični otpor i probojnu čvrstoću) koja garantiraju siguran pogon. Prekoračenje te temperature može uzrokovati mekšanje, pa i taljenje izolatora, zapaljenje, pougljenjivanje i dr., nakon čega slijedi proboj izolacije.

Na kraju, slobodni nositelji električnog naboja prisutni su i u poluvodicima. Vrlo čisti poluvodici su na niskim temperaturama izolatori, međutim dodavanjem primjesa postaju vodljivi. Pravi izolatori se od njih razlikuju mnogo većim zabranjenim pojasom između vodljivog i valentnog pojasa, ali uz dovoljno veliko električno polje i oni postaju vodljivi. To znači da ne postoji idealni izolator, već za svaki materijal postoji karakteristična probojna čvrstoća. Kod krutih izolatora proboj obično uzrokuje fizičke i hemijske promjene koje trajno pogoršavaju njegova svojstva.

Presjek kabela

Najvažniji faktor kod dimenzioniranja kabela je jakost struje koju trajno može podnijeti. Ima ih još bitnih ali u ovom tekstu ih neću uzet u obzir zato što je ovo zamišljeno kao pomoć na terenu za brzinsko određivanje presjeka kabela i njegove zaštite tj. osigurača. Struja se najčešće računa iz snage prema dolje danoj formuli, a ispod se nalazi tablica koja automatski radi izračun kao u excelu. U žuta polja unesite vrijednosti, a u plavim ćete dobiti rezultate.


Slika 6.

Kabeli  (opterećenje)

Maksimalno opterećenje koje električni kabel može podnijeti ovisi o njegovom presjeku. Ukoliko presjek kabela nije dovoljan za struju kojom je opterećen, dolazi do pregrijavanja. Pregrijavanje povećava otpor kabela što još više smanjuje njegovu mogućnost provođenja struje i vodi do pregaranja.

Kao što smo rekli jednofazni kabeli imaju 3 žile, a trofazni 5 žila. U našim ekipama je uobičajeno jednofazne kabele nazivati po maksimaloj snazi koju mogu podnijeti, pa se tako govori o dvokilovatnim ili o petkilovatnim kabelima. Trofazni kabeli, s druge strane, nose imena po svom presjeku u milimetrima kvadratnim i nazivaju se šesnaestica, tridesetpetica i td. U praksi se smatra da se trofazni kabel presjeka 35 mm smije opteretiti sa najviše 60 kW, a onaj presjeka 16 mm sa 30 kW.

Uz kabele su vezani i konektori. Poznati schuko konektori se sve rjede susreću u profesionalnoj rasvjeti. Zamjenuju ih euro konektori kod nas poznati i pod imenom TEP od Tvornica elektricnih proizvoda. Euro konektori su sigurniji, teže se razdvajaju i otporniji su na vlagu.

Višežilni (multicore) kabel

            U koncertnoj, a sve više i televizijskoj rasvjeti upotrebljavaju se višežilni kabeli. Provode monofaznu struju za više reflektora istovremeno. Svaki reflektor se može paliti ili gasiti posebno, a kabeli su lakši i jeftiniji zbog uštede na izolaciji. Ovi kabeli zahtjevaju i posebne konektore od kojih je napoznatiji socapex.



ZAKLJUČAK

Kablovi su najosnovniji način provođenja električne energije, i kao takvi su najčešći način elektroinstalacije. Za svaki vid instalacije postoji standardom određen presjek kabela, ovisno o naponu, tj. Jakosti struje koja kroz njega “protiče“.

Električne instalacije se izvode u stambenim objektima, poslovnim prostorima, industriji, poljoprivrednim dobrima, gradilištima itd. Postoje sljedeće vrste instalacija: elektroenergetske, gromobranske, telekomunikacione i signalne. Elektroenergetske instalacije se izvode kako bi se osiguralo napajanje potrošača električnom energijom. Gromobranska instalacija se postavlja u cilju zaštite ljudi i objekata od štetnog djelovanja atmosferskog električnog pražnjenja.

Slobodni nositelji električnog naboja mogu se gibati pod utjecajem električnog polja koje u vodiču nastaje kada se na njega dovede električni napon, a usmjereno gibanje tih nositelja je pojava koja se zove električna struja.

Najčešći vodiči su metali, koji se međutim i međusobno znatno razlikuju po stupnju provodljivosti. Vodljivost je suprotan pojam od tzv. električne otpornosti, kojom se izražava stupanj otpornosti koju materijal pruža prolasku električne struje.

Struju najbolje provodi srebro, a zatim bakar koji je međutim znatno jeftiniji. Kada nije bitan obim, već samo cijena i masa vodiča, kao npr. kod dalekovoda, koristi se aluminij. Kako su pored vodljivosti često važna i neka hemijska ili mehanička svojstva vodiča koriste se i mnoge drugi metali i njihove legure, npr. zlato, platina, cink, živa, bronza, čelik.
